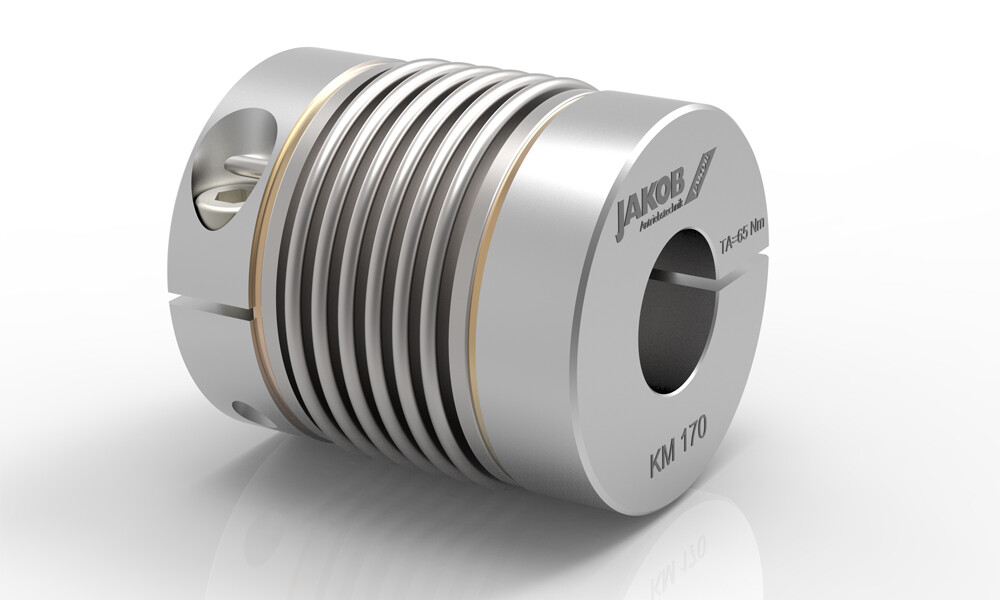

Metal körüklü bağlantı KM: Güvenilir ve uygun maliyetli

JAKOB Antriebstechnik’in KM metal körüklü kaplini, güvenilir ve uygun maliyetli bir standart metal körüklü kaplin serisi olarak onlarca yıldır piyasada kendini kanıtlamıştır. Tüm metal körüklü kaplinler gibi, dönüş yönünde rijittir ancak eksenel, açısal ve radyal yönlerde esnektir. Bu benzerliklere rağmen, metal körüklü kaplinler birbirinden önemli ölçüde farklı olabilir. Teknik farklılıklar, örneğin, körük seçiminde veya körük ile göbek veya körük ile şaft arasındaki bağlantı türünde yatmaktadır. JAKOB, yalnızca sertifikalı paslanmaz çelik saclardan yapılmış ince duvarlı, çok katmanlı körükler kullanır. Bu, yüksek burulma sertliği ile sonuçlanır. Bu, zor koşullar altında bile yüksek konumlandırma ve eşmerkezlilik doğruluğu sağlayarak giriş ve çıkış şaftları arasında kesinlikle boşluksuz tork iletimi garanti eder. Çok katmanlı körük tasarımı, düşük geri yükleme kuvvetlerini korurken büyük şaft yer değiştirmelerinin emilmesini de sağlar. Bu, güvenilirliği, çalışma emniyetini ve hizmet ömrünü artırır.

KM sıkıştırma göbeği, yeterli boşlukla kolay kurulum sağlayan yenilikçi Easy-Clamp sistemiyle donatılmıştır. Tork iletimi için gereken ön yük, göbek başına tek, radyal olarak erişilebilir bir vida ile sağlanır. Bu basit ve güvenilir bağlantı, dar alanlarda bile sadece birkaç adımda karmaşık olmayan bir kuruluma olanak tanır. Mümkün olan en düşük atalet momentini elde etmek için göbekler yüksek mukavemetli alüminyumdan yapılmıştır.

Körük ve göbek, boşluksuz pres-fit flanş bağlantısı kullanılarak bağlanır. Yapıştırıcı bağlantıların aksine, bu birleştirme yöntemi kritik çalışma koşullarında (-40°C ila +200°C, kimyasallar vb.) sınırsız yorulma dayanımı sunar ve her körük katmanının iletim torkunu göbeğe güvenli bir şekilde iletebilir.
